螺栓连接紧固原理

　　螺栓的定义

　　螺栓——由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件。

螺栓的分类

头部形状：六角头、圆头、方形头、沉头等; 螺纹长度：全螺纹和半螺纹; 螺纹牙型：三角形、梯形、管形等; 螺纹旋向：右旋和左旋


螺栓的性能等级   螺栓的性能等级标号会印在其头部，一般用X.Y表示   X*100=此螺栓材质的公称抗拉强度值，单位：MPa   X*100*(Y/10)=此螺栓的屈服强度值，单位：MPa

　　性能等级分为：

　　3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

　　高强度螺栓：指的是性能等级为8.8级及以上的螺栓，其材质为低碳合金钢或中碳钢并经热处理(淬火、回火);

　　普通螺栓：其余通称普通螺栓，可分为精制螺栓(A、B级：5.6或8.8)和粗制螺栓(C级)，性能等级一般为4.6或4.8。

　　螺栓连接原理

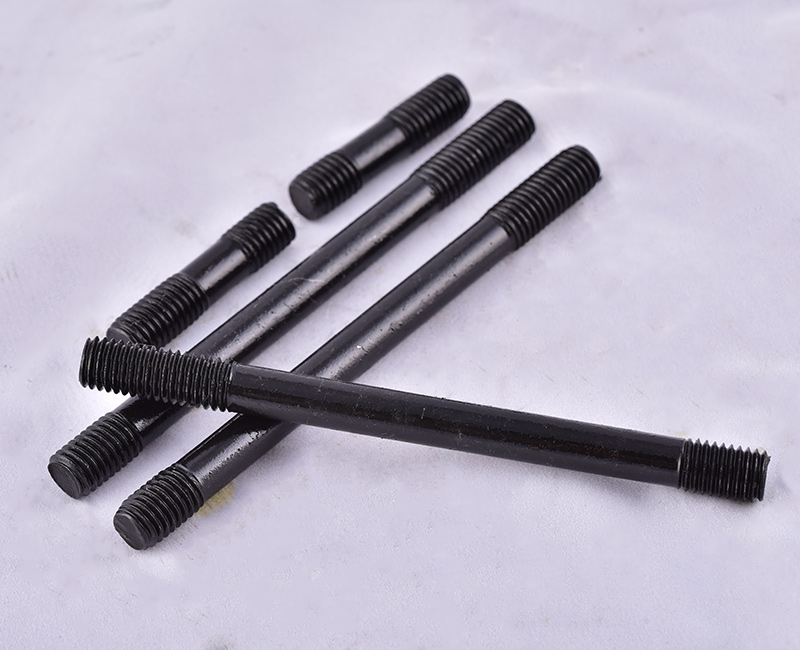

螺栓连接  山东双头螺栓

　　螺栓与螺母配合，用于紧固连接两个带有通孔的元件，属于可拆卸连接。

螺栓连接类型

　　根据螺杆与通孔的配合程度可分为：

　　普通螺栓连接：装配后孔与杆间有间隙，结构简单，装拆方便，可多次装拆，应用较广;

　　铰制孔螺栓连接：装配后无间隙，主要承受横向载荷，也可作定位用。

螺栓连接的工作原理

　　胡可定律：固体材料受力之后，材料中的应力与应变(单位变形量)之间成线性关系。

螺栓连接受力分析(一)

　　螺栓抗剪连接：主要靠螺栓杆与孔壁互相挤压传力;

　　螺栓抗拉连接：主要靠螺栓紧固后的预紧力。

　　当被连接构件的刚度较大且螺栓对称布置时，则每个螺栓将平均承担作用在连接处的拉力;当被连接构件的刚度较小时，则连接处翼缘会发生弯曲变形，产生杠杆力。

螺栓连接受力分析(二)

　　除了剪切力和拉力之外，还会受到：振动、温度、侧向应力(风力、流量、压力等)、负载的改变等其他的一些作用力。

　　螺栓紧固方法

　　螺栓紧固方法有三种：

　　扭矩紧固法：其原理是扭矩大小和轴向预紧力之间存在一定关系。该紧固方式操作简单、直观，目前被广泛采用;

　　转角紧固法：旋转角度与螺栓伸长量和被拧紧件松动量的总和大致成比例关系，因而可采取按规定旋转角度来达到预定拧紧力的方法;

　　屈服点紧固法：理论目标是将螺栓拧紧到刚过屈服极限点。

　　螺栓紧固顺序原则

按先中间、后两边、对角、顺时针方向依次、分阶段紧固;   一般分两段紧固：第一步拧50%左右的力矩;第二步拧100%的力矩;   螺栓末端应露出螺母外1~3个螺距。
